コストパフォーマンスシリーズ登場！

現場の視点にたって真面目に見直しました。

CNCパイプベンダー

　

　　左右曲げ機構に材料を回転させる機構を組み合わせることで多方向の曲げ加工を実現しました。　通常の
プレス加工や他社のベンダーでは、何工程も必要な複雑な複合R形状(曲線の連続体)を1工程で成形できます。
　　

　　詳しくはお問い合わせください。

CNCシングルベンダー KBC Fシリーズ　15型〜120型



「倣う曲げ」から「制御する曲げ」へ 緻密さに裏付けられた力強い曲げ加工！！









　小型〜中型タイプ　
項目 15型 30型 40型 50型
最大曲げ管径(SPG管) φ15×t1.6mm φ31.8×t2.3mm φ42.7×t3.5mm φ50.8×t5.0mm
最大曲げ半径 R50mm R100mm R150mm R200mm
芯金有効長 1500mm 2000mm



　中型〜大型タイプ　
項目 60型 80型 100型 120型
最大曲げ管径(SPG管) φ60.5×t5.5mm φ80×t4.5mm φ101.6×t4.5mm φ127×t5.0mm
最大曲げ半径 R250mm R300mm R400mm R550mm
芯金有効長 2000mm 3000mm



CNC左右曲げベンダー SBCシリーズ　15型〜40型



「2012年千葉ものづくり製品認定」
「2013年度関東支部技術賞受賞」









項目 15型 30型 40型
最大曲げ管径 φ15×t1.6mm φ31.8×t2.3mm φ42.7×t3.5mm
最大曲げ半径 R50mm R100mm R150mm
芯金有効長 1000mm 2000mm



CNCシングルベンダー BNCシリーズ　15型〜50型



環境を配慮してオプションでALL ACサーボも選択可能









項目 15型 30型 40型 50型
最大曲げ管径(SPG管) φ15.8×t2.3mm φ31.8×t2.3mm φ42.7×t3.5mm φ50.8×t5.0mm
最大曲げ半径 R50mm R100mm R150mm R200mm
パイプ有効長 1000mm 2000mm

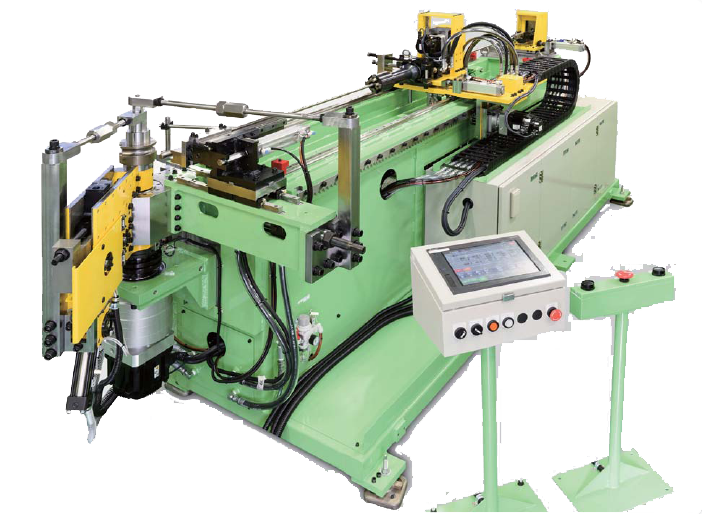

BNMシリーズ　15型〜60型



芯金装置が必要なユーザーのための コストパフォーマンスシリーズ










項目 15型 30型 40型 50型 60型
最大曲げ管径(SPG管) φ15.8× t2.3mm φ31.8× t2.3mm φ42.7× t3.5mm φ50.8× t5.0mm φ60.5× t5.5mm
最大曲げ半径 R50mm R100mm R150mm R200mm R250mm
芯金有効長 1000mm 2000mm



3次元CNC両曲げベンダー　MACシリーズ　15型〜45型



曲げ駆動源にACサーボモーターを実装

項目 30型
最大曲げ管径 φ31.8×t2.3mm
最大曲げ半径 R150mm
