코스트 퍼포먼스 시리즈 등장!

현장의 시점에서 진지하게 재검토하였습니다.

CNC 파이프벤더

좌우 굽힘 기구에 재료를 회전시키는 기구를 조합함으로써 여러 방향의 굽힘 가공을 실현하였습니다.
보통의 프레스 가공 및 타사의 벤더는 여러 공정이 필요한 복잡한 복합 R형상(곡선의 연속체)지만 저희 회사는 한개 과정에서 성형이 가능합니다.

상세한문의는카탈로그를 다운로드 하세요.

올 서보 시리즈



올 서보

깨끗하고 스마트한 공장 조성을 목표로 !!
KBC 시리즈・BNC 시리즈・BNM 시리즈 에서 선택 가능/strong>

올 서보 다운로드



CNC 싱글벤더 KBC F 시리즈 15형~120형



KBC-F 시리즈

「모방 굽힘」에서 「제어된 굽힘」으로 치밀함이 입증된 강력한 굽힘 가공!!

소형~중형 타입 KBC-F 시리즈_소형 다운로드
프로젝트 15 30 40 50
최대 굽힘 파이프 직경(SGP파이프) φ15×t1.6mm φ31.8×t2.3mm φ42.7×t3.5mm φ50.8×t5.0mm
최대 굽힘 파이프 반경 R50mm R100mm R150mm R200mm
노심 금속 유효 길이 1500mm 2000mm



중형~대형 타입 KBC-F시리즈_대형 다운로드
프로젝트 60 80 100 120
최대 굽힘 파이프 직경(SGP파이프) φ60.5×t5.5mm φ80×t4.5mm φ101.6×t4.5mm φ127×t5.0mm
최대 굽힘 파이프 반경 R250mm R300mm R400mm R550mm
노심 금속 유효 길이 2000mm 3000mm

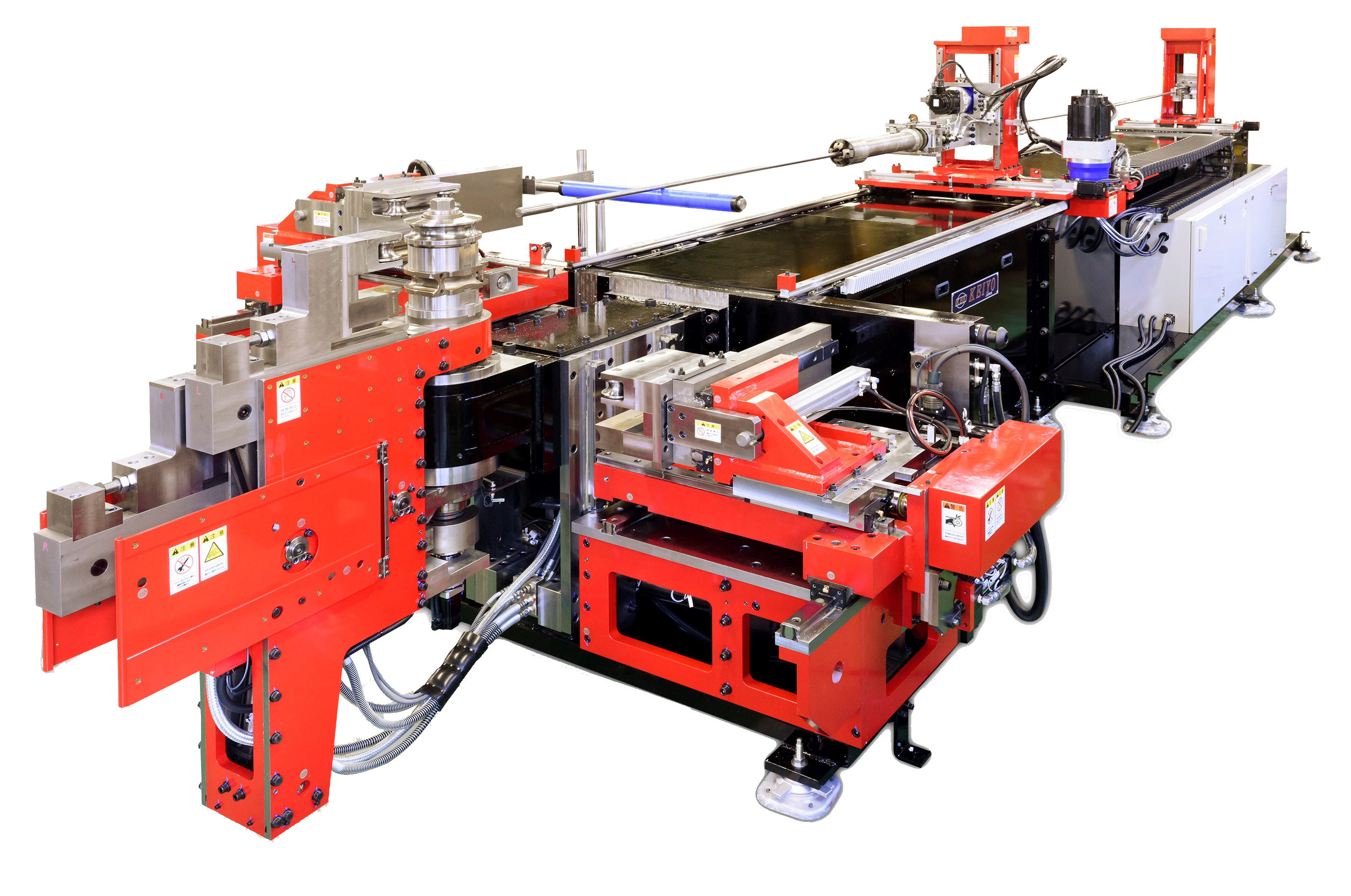

CNC좌우 굽힘 벤더 SBC시리즈 15형~50형



SBC-F�V���[�Y

「2012년 치바 제조브랜드 제품으로 인정」
「2013년도 관동지부 기술상 수상」

SBC-F시리즈 다운로드





프로젝트 15 30 40 50
최대 굽힘 파이프 반경 φ15×t1.6mm φ31.8×t2.3mm φ42.7×t3.5mm φ50.8×t3.2mm
최대 굽힘 파이프 반경 R50mm R100mm R150mm R200mm
노심 금속 유효 길이 1000mm 2000mm



CNC 싱글벤더 BNC 시리즈 15형~50형



BNC-F 시리즈

환경을 고려하여 옵션으로 올 AC서보 선택 가능

BNC-F 시리즈 다운로드



프로젝트 15 30 40 50
최대 굽힘 파이프 직경(SGP파이프) φ15.8×t2.3mm φ31.8×t2.3mm φ42.7×t3.5mm φ50.8×t5.0mm
최대 굽힘 파이프 반경 R50mm R100mm R150mm R200mm
파이프 유효 길이 1000mm 2000mm



파이프 유효 길이

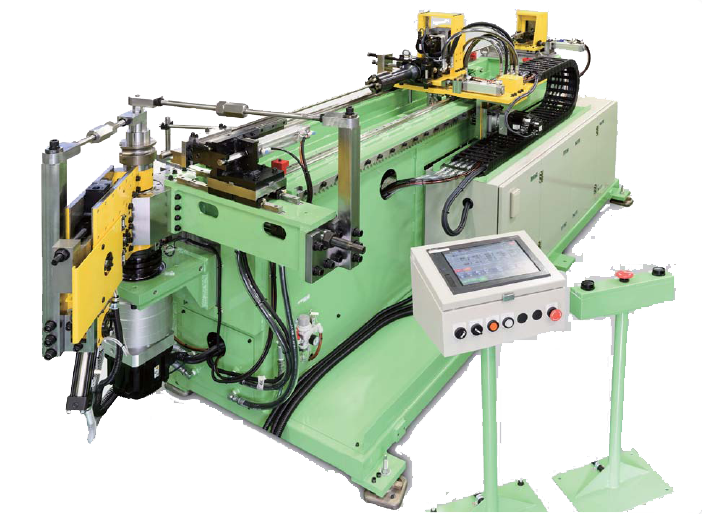

BNM-F 시리즈

노심 금속 장치가 필요한 고객을 위해 코스트 퍼포먼스 시리즈


BNM-F시리즈 다운로드





프로젝트 15 30 40 50 60
최대 굽힘 파이프 직경(SGP파이프) φ15.8× t2.3mm φ31.8× t2.3mm φ42.7× t3.5mm φ50.8× t5.0mm φ60.5× t5.5mm
최대 굽힘 파이프 반경 R50mm R100mm R150mm R200mm R250mm
노심 금속 유효 길이 1000mm 2000mm



3차원 CNC 양켠 굽힘 벤더 MAC시리즈 15형~45형



MAC 시리즈

굽힘 구동원에 AC 서보모터를 설치

굽힘 구동원에 AC 서보모터를 설치

프로젝트 30
최대 굽힘 파이프 반경 φ31.8×t2.3mm
최대 굽힘 파이프 반경 R150mm
